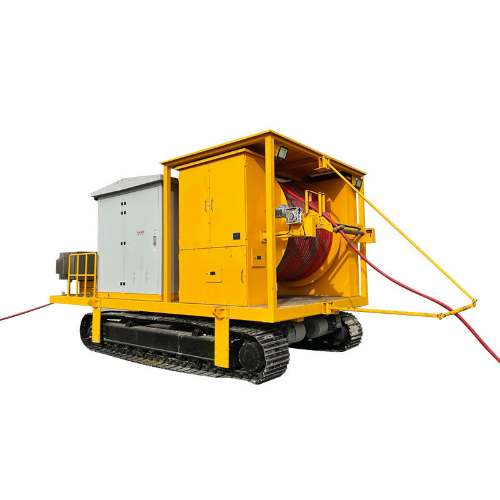

Specyfikacje wciągarki górniczej podziemnej
Dlaczego specyfikacje mają znaczenie daleko poza tabliczką znamionową
Wyciągarnia to coś więcej niż bęben i silnik; Jest to linia ratunkowa dla logistyki podziemnej, rozwoju wału i ruchu rudy, w której przestrzeń jest ograniczona, jakość powietrza jest zarządzana, a niezawodność nie podlega negocjacji. Czytanie podziemny Wciągarki górnicze specyfikacje Prawidłowo pozwala inżynierom i przełożeniom przewidywać wydajność w cyklach pełnych służby, a nie jedno chwilowe ciągnięcie. Prawdziwa praca rzadko przypomina laboratoryjny test ściągania. Obciążenia to dynamiczne, zmieniają się zbocze, patyki w pudełkach, a drogi ciągnące wprowadzają opór toczącego się. Właściwy zestaw specyfikacji uwzględnia nie tylko znamionowe wyciąganie linii przy pierwszym opakowaniu, ale także w jaki sposób prędkość linii, pojemność termiczna i zachowanie hamowania ewoluują w miarę budowania warstw liny na bębnie, jako wahania temperatury otoczenia, a gdy wentylacja przesuwa chłodzenie silników i hydrauliki.
Podstawowe parametry wydajności do analizy
Zacznij od znamionowej linii i klasy cyklu pracy. Zapytaj, czy ocena jest ciągła, sporadyczna czy krótka i jak zatwierdzono model termiczny. Następnie prędkości linii badawczej przy wielu warstwach bębna, ponieważ każde dodatkowe opakowanie zmniejsza efektywną średnicę, zmieniając zarówno prędkość, jak i ciągnięcie. Sprawdź pojemność bębna pod względem długości pracy plus resztkowy rezerwat bezpieczeństwa; Niewystarczająca wolna burada zwiększa ryzyko przekroczenia szpuli. Rozważ moment obrotowy hamowania zarówno dla hamulców służbowych, jak i awaryjnych, w tym bezpiecznych niezawodnych mechanizmów zastosowanych wiosny z procedurami ręcznego uwalniania. Zwróć uwagę na ochronę wnikania, odporność na korozję i łagodzenie pyłu, ponieważ podziemny cząstek stały będzie próbował infiltrować uszczelki i obudowy elektryczne. Wreszcie oceń filozofię kontroli-czy potrzebujesz kontroli napięcia w pętli zamkniętej, prędkości pełzania do precyzyjnego pozycjonowania lub zautomatyzowanych trybów cala dla wyposażania wału.
Środowisko, ergonomia i integracja
Podziemne środowiska wzmacniają małe błędy. Wentylacja ogranicza gęstość mocy i kara ciepło odpadów; Hałas jest wzmacniany przez skalne ściany; a dostęp do konserwacji jest często wąski. Kompaktowa rama podstawowa z wyraźnie oznaczonymi punktami serwisowymi, strzeżonymi strefami szczypania i ofertą oświetlenia poprawia codzienną jakość pracy. Integracja z lokalnymi blokadami - unikanie, wykrywanie gazu lub logika przenośnika - wdraża ogólne bezpieczeństwo systemu. Jeśli wciągarka obsługuje platformy personelu lub urządzenia do pobierania awaryjnego, standardy podnoszenia personelu nakładają mocniejszą redundancję hamulca, wykrywanie nadmiernego prędkości i czynniki bezpieczeństwa, niż operacje obsługi materiałów.
Priorytety specyfikacji według aplikacji
Porównując nagłówki, spadek rozwoju i wyposażenie wału, potrzeby różnią się. Zmniejszenie rozwoju priorytetowo traktuje cykl pracy, odrzucenie ciepła i niezawodne hamowanie w klasach. Łączność wału wymaga ultra precyzyjnych prędkości pełzania i jakości szpul wielowarstwowych w celu ochrony życia liny. Nagłówki korzystają z kompaktowych śladów i solidnego uszczelnienia pyłu. W praktyce wciągarka z niższym szczytem, ale lepsza pojemność termiczna może przewyższyć jednostkę o wyższej ocen, która szybko się unosi. I odwrotnie, jeśli potrzebujesz tylko krótkich serii, szczytowe przyciąganie i responsywne hamowanie może zdominować selekcję. Poniższa prosta matryca podsumowuje obszary podkreślenia.
| Zadanie podziemne | Obszar priorytetowy | Dlaczego to ma znaczenie |
|---|---|---|
| Odrzuć ciąg/asystę | Ciągły obowiązek, moment obrotowy hamulca, odrzucenie ciepła | Długie przyciąga klasę, buduj ciepło i hamulce stresowe podczas przystanków. |
| Wyposażenie wału | Prędkość pełzania, kontrola zamkniętej pętli, warstwy bębnowe | Dokładne pozycjonowanie zapobiega uderzeniom komponentów i uszkodzeniu liny. |
| Wsparcie nagłówka | Ślad, ocena IP, kontrola pyłu | Ciasne przestrzenie i uszczelne uszczelki wyzwali uszczelki i dostęp. |
wciągarki elektryczne vs hydrauliczne
Kompromisy wydajności w rzeczywistych warunkach
Decyzja między elektrycznym i hydraulicznym głównym napędem kształtuje wydajność, kontrolę i kulturę konserwacyjną przez lata. Z Elektryczny vs hydrauliczny Wciągarki górnicze Porównanie, inżynierowie często zauważają, że elektryczne napędzają regulację prędkości i wysoką wydajność przy stałym obciążeniu, podczas gdy hydrauliki świecą w tolerancji wstrząsu i zwartej gęstości mocy. W wilgotnych lub zakurzonych nagłówkach uszczelnione opakowania hydrauliczne czasami lepiej odrzucają cząstki stałe, ale wprowadzają węże, wyposażenie i potencjalne ścieżki upływu. Pakiety elektryczne unikają wycieków płynów i mogą zintegrować hamowanie regeneracyjne w celu odzyskania energii, ale polegają na czystej jakości energii i stabilnej wentylacji chłodzenia. Najlepszy wybór jest zgodny z narzędziami witryn, zestawami umiejętności pracowniczych i profilem wciągu.
Zużycie energii, zachowanie kontrolne i obsługa
Napędy elektryczne, niezależnie od tego, czy jest bezpośrednią prądem przemiennym z kontrolą wektora, czy DC z regulacją helikopera, zapewniają drobny moment obrotowy przy niskich prędkościach i gładkich przejściach między con -canging a pełnym okresem. Hydrauliki tworzą doskonałą tolerancję na przeciągnięcie i szybki moment obrotowy, które mogą wybaczać, gdy obciążenia przylegają nieoczekiwanie. Jednak hydrauliczne dławianie marnuje energię jako ciepło, chyba że jest sparowane z pompami wykrywającymi obciążenie. Systemy elektryczne mogą osiągnąć wyższą ogólną wydajność i uprościć rachunkowość energii, co ma znaczenie, gdzie śledzone są taryfy mocy na nagłówek. Z punktu widzenia konserwacji pakiety elektryczne scentralizują zużycie łożyska i styczników; Hydrauliki rozkładają zużycie między pompami, zaworami i wężem. Oba wymagają zdyscyplinowanej kontroli zanieczyszczenia: suche i czyste dla obudów elektrycznych; olej bez cząstek i wody do obwodów hydraulicznych.
Tabela podsumowująca porównanie
Chociaż analiza na poziomie zdań pomaga, zwięzła tabela wyjaśnia również różnice. Zauważ, że są to ogólne tendencje; Konkretne projekty mogą zerwać trend w oparciu o algorytmy kontrolne lub jakość komponentów.
| Aspekt | Wciągarki elektryczne | Hydraulic Mining Winch |
|---|---|---|
| Kontrola o niskiej prędkości | Doskonałe z kontrolą wektora; precyzyjne cale. | Dobry z zaworami proporcjonalnymi; Bardzo silna zdolność do przeciągania. |
| Efektywność energetyczna | Wysoki; Potencjał hamowania regeneracyjnego. | Umiarkowany; Straty dławiania, chyba że wykrywanie obciążenia/pętli zamkniętej. |
| Tolerancja szoku | Dobrze, zależy od ustawień napędu i bezwładności skrzyni biegów. | Bardzo dobry; Poduszanie płynów pochłania wstrząsy. |
| Wyciek/rozlanie ryzyka | Brak oleju hydraulicznego; niższe ryzyko wycieku. | Możliwe wycieki; wymaga czujności węża i pieczęci. |
| Chłodzenie i wentylacja | Potrzebuje przepływu powietrza; Wypadki i wentylatory. | Olej jako radiator; może nadal potrzebować chłodnic. |
| Umiejętności konserwacyjne | Skupienie elektryczne/automatyzacji. | Hydraulics/Fluid Power Focus. |
Lista kontrolna bezpieczeństwa wciągarki górniczej
Kontrole i kontrole przed użyciem, które zapobiegają incydentom
Rutynowe użytkowanie rasuje samozadowolenie, więc pisemny Lista kontrolna bezpieczeństwa wciągarki górniczej Kotwicza konsekwentne zachowanie na zmianach. Przed energetyzacją sprawdź linę pod kątem uszkodzonych przewodów, załamania, racji ptaków i utraty średnicy. Sprawdź odpowiedni zakotwiczenie i wolność na bębnie. Potwierdź, że strażnicy, przystanki awaryjne i blokady są nienaruszone i oznaczone. Przełączniki graniczne testu na obu skrajności bez obciążenia. Sprawdzaj wniosek i wydanie hamulca, w tym ręczne wydania w nagłych wypadkach. Upewnij się, że linie komunikacyjne są jasne: sygnały rogowe, światła, radiotelefony lub przewodowe wisiorki muszą zostać uzgodnione przez wszystkich członków załogi. Na obszarach o mieszanym ruchu ustawiaj strefy wykluczenia z widocznymi stożkami lub łańcuchami, aby utrzymać pracowników poza linią pożaru.
Podczas pracy dyscypliny i gotowości awaryjne
Podczas pracy utrzymuj stopniowe zmiany prędkości, aby uniknąć wstrząsu obciążenia liny. Nigdy nie pozostawiaj zawieszonego obciążenia bez opieki. Jeśli widoczność jest ograniczona, przypisz obserwatora z wyraźnymi sygnałami ręcznymi lub dedykowanym kanałem. Jeśli pojawią się nieprawidłowy dźwięk, zapach lub wibracje, zatrzymaj się, de-energia i blokada do kontroli, zamiast naciskać na wykończenie. Procedury awaryjne należy wywiercić: kto to nazywa, kto zabezpiecza obszar i który wykonuje blokadę/tagout. Ćwicz obniżenie obciążenia do bezpiecznej pozycji po utracie mocy, aby zespół zrozumiał dynamikę hamulców i każdą przechowywaną energię.
Elementy listy kontrolnej zmapowane na cel i częstotliwość
Stwierdzenie uzasadnienia wzmacnia zgodność. Poniższa tabela łączy wspólne elementy z ich celem bezpieczeństwa i orientacyjną kadencją; Miejsca powinny dostosowywać częstotliwości do nasilenia i przepisów.
| Element listy kontrolnej | Dlaczego to ma znaczenie | Typowa częstotliwość |
|---|---|---|
| Kontrola wizualna liny | Wykrywa szkody przed awarią. | Każda zmiana i po przeciążeniu. |
| Test funkcji hamulca | Zapewnia zatrzymanie władzy i działanie bezpieczne. | Każda zmiana; Szczegółowy test co tydzień. |
| Weryfikacja przełącznika ograniczenia | Zapobiega problemom z nadmiernym podróżą i szpulami. | Każda zmiana. |
| Test kontrolny i e-stop | Potwierdza, że operator może natychmiast zatrzymać ruch. | Każda zmiana; Udokumentowany comiesięczny audyt. |
| Konfiguracja wykluczenia obszaru | Utrzymuje ludzi poza linią ognia. | Każdy winda; Codziennie sprawdzanie miejsca przełożonego. |
- Standaryzuj sygnały ręczne i frazy radiowe, opublikuj je na stacji sterującej.
- Użyj klin i wtórnych ograniczeń na zboczach, aby zmniejszyć poleganie samej wciągarki.
- Rejestrować bliskie brakujące jako dane, a nie obwinianie; Trenują je w celu dostosowania szkolenia i elementów sterujących inżynierskich.
Jak rozmiar wciągarki górniczej
Od sił do tabliczki: metoda krok po kroku
Prawidłowe rozmiary łączy fizykę z praktycznymi marginesami. Rozpocznij od obliczenia wymaganego pociągnięcia linii: Sumuj obciążenie statyczne (ładunek plus załączniki) z oporem toczącego lub tarcia na ścieżce i dowolnym komponencie ocen, a następnie pomnóż przez współczynnik bezpieczeństwa, który odzwierciedla niepewność i klasę służby. W przypadku nachylonych pociągnięć linia ciąg przyciągnięcia × SIN (stopień) Współczynnik oporności na toalet × waga. Dodaj bezwładność do rozpoczęcia i zatrzymywania, szczególnie przy ciężkich bębnach lub dużych ładunkach. Następnie określ pożądaną prędkość linii przy średniej warstwie roboczej, nie tylko pierwszej warstwie i sile silnika / napędu, jako zasilanie ~ Prędkość / wydajność linii × linia. Uwzględnij kary wydajności za skrzynie biegów, łożyska bębnowe i warstwowe warstwowe. Pojemność bębnów w kłacie krzyżowym: Zapewnij długość pracy plus co najmniej 3 martwe opakowania pozostają na bębnie przy maksymalnej wypłaty. Wreszcie, weryfikacja momentu hamulca przekracza najgorsze wymagania dotyczące zatrzymywania z marginesem.
Wybór liny, geometria bębna i limity termiczne
Drutowa średnica liny wynika z maksymalnego ciągnięcia linii i pożądanego współczynnika bezpieczeństwa; Większe średnice poprawiają życie, ale zmniejszają pojemność bębna. Średnica bębna powinna wynosić co najmniej 18–24 razy więcej niż średnica liny, aby kontrolować zmęczenie zginające; Wielowarstwowe bębny wymagają starannie wycinających rowki lub gładkich bębnów z rozwiniętymi wzorami szpula i kątami floty. Limity termiczne są często pomijane: ciągłe ciągnięcia silników ciepła, hamulców i skrzyni biegów. Wciągarka, która krótko spotyka szczyt, może się rozwinąć pod ciągłym obowiązkiem, więc modeluj cykl pracy i dodaj masę termiczną lub chłodzenie w razie potrzeby. Tam, gdzie precyzyjne pozycjonowanie ma kluczowe znaczenie, rozważ wczesne wymagania kontroli, w tym sprzężenie zwrotne enkodera i kontrola napięcia, aby wyrównać projekt mechaniczny i automatyzację.
Przykładu pracy i podsumowanie porównawcze
Załóżmy, że musisz wyciągnąć 6000 kg sprzętu o 10% o ponad 200 m przy 0,6 m/s. Przekształcanie siły, komponent stopnia wynosi około 0,10 × masa; Dodaj opór toczenia, powiedzmy 0,02 × masa dla stalowych wałków. Skuteczne wymagane ciągnięcie wynosi blisko 0,12 × 6000 kg × 9,81 ≈ 7058 N, a następnie zastosuj współczynnik bezpieczeństwa (na zmienność i wstrząs) od 3 do 4, co daje około 21–28 ciągłej zdolności KN. Przy 0,6 m/s moc mechaniczna wynosi około 12,6–16,8 kW; Po utracie wydajności silnik w klasie 18–22 kW może być odpowiedni. Jeśli średnia bębnowa wynosi 10 owidy, prędkość linii w górnych warstwach będzie się różnić; Sprawdź kontrolę prędkości i rozmiar hamulca zarówno w prawie pustych, jak i prawie pełnych przypadkach bębna. To porównanie na poziomie zdania pokazuje, że zwiększenie o 10–15% w celu pokrycia efektów termicznych i starzenia jest często bardziej niezawodne niż ściganie idealnego minimum teoretycznego.
| Parametr | Linia bazowa | Z marginesem bezpieczeństwa |
|---|---|---|
| Wymagane pociągnięcie linii | ~ 21 kN | ~ 28 kN |
| Prędkość linii (warstwa AVG) | 0,6 m/s | 0,6 m/s (kontrolowane) |
| Szacowana moc silnika | ~ 16 kW (idealny) | ~ 22 kW (w tym straty) |
| Średnica liny | Oparty na 21 kN | Następny rozmiar, aby przedłużyć życie |
| Moment obrotowy hamulca | Spotyka nominalny stop | Przekracza najgorsze zdanie z rezerwą |
- Dokumentuj wszystkie założenia: ocena, współczynniki, temperatura otoczenia i cykl pracy.
- Sprawdź kąt floty i szarpaj średnice, aby chronić żywotność zmęczenia liny.
- Sprawdź jakość szpuli zarówno przy powolnym pełzaniu, jak i pełnej prędkości, aby uniknąć wiązania krzyżowego.
Harmonogram konserwacji wciągarki wydobywczej
Budowanie planu, który zapobiega niepowodzeniom zamiast reagowania na nie
Skuteczny Harmonogram konserwacji wciągarki wydobywczej łączy zadania oparte na kalendarzu z monitorowaniem warunków. Codzienne rundy sprawdzają stan liny, czystość bębna, integralność straży i oznaki wycieków oleju lub gorących punktów. Operatorzy wycierają punkty kotwiczące, potwierdzają, że elementy łącznika są obrane i sprawdzają, że przełączniki limitów konsekwentnie. Cotygodniowe prace obejmują kontrole szczeliny powietrza hamulcowego (lub weryfikacja siły sprężyny), poziom oleju i kontrola wentylacyjna oraz testy funkcjonalne zatrzymań awaryjnych. Zadania miesięczne dodają smarowanie liny i pomiar średnicy liny na ustalonych stacjach, aby zużycie trendów, a także czyszczenie pyłów elektrycznych i weryfikację ciągłości uziemienia. Kwartalnik, zmień filtry, próbka oleju na cząstki i wilgoć oraz nadmiarowość kontroli testów. Corocznie zaplanuj kontrolowaną przestrzeń, aby usunąć sekcje liny, jeśli pełzanie ma stężone zużycie, sprawdź rowki bębna i kalibruj czujniki napięcia.
Monitorowanie stanu i dokumentacja
Konserwacja oparta na warunkach zamienia dane w czas aktuu. Trendy wibracji na skrzyniach biegów i silnikach ujawnia wady łożyska na długo przed pojawieniem się słyszalnego szumu. Obrazowanie termiczne ujawnia opór hamowania lub odporność elektryczna na zaciskach. Rogowanie prądu i ciśnienia (odpowiednio dla układów elektrycznych i hydraulicznych) pomaga wykryć zawory dryfujące lub lepkie styczniki. Każde zadanie w Harmonogram konserwacji wciągarki wydobywczej powinny być rejestrowane w stosunku do składnika aktywów z datą, odczytami liczników i którzy wykonali pracę. Wykresy trendów zachęcają do proaktywnej emerytury liny, a nie zdziwi. Kiedy wystąpią awarie, analiza głównej przyczyny powinna koncentrować się na fizyce, a nie osobnikom, aby następować zmiany projektowe lub proceduralne.
Typowa mapa harmonogramu
Tabela podsumowuje zrównoważony plan. Miejsca dostosują odstępy od nasilenia obowiązków, pyłu otoczenia i wymagań regulacyjnych, ale struktura pokazuje, jak łączyć szybkie kontrole z głębszymi inspekcjami.
| Zadanie | Interwał | Metoda | Nagrywać |
|---|---|---|---|
| Rope wzrokowe i retuszowe do smarowania | Codziennie / na zmianę | Wyczyść, sprawdź, w razie potrzeby lekki smar | Lista kontrolna z punktami miernika liny |
| Funkcja hamulca i testy STOP | Tygodnik | Dynamiczny przystanek przed niską prędkością; Sprawdź reset | Dziennik testowy z odległością stopu |
| Czyszczenie obudowy elektrycznej | Miesięczny | Odłączanie się, próżniowe kurz, sprawdź zaciski | Zdjęcie przed/po, notatki momentu obrotowego |
| Próbkowanie oleju (skrzynia biegów/hydraulika) | Kwartalny | Narysuj gorącą próbkę; Test cząstek/wilgoci laboratoryjnej | Raport z trendów i alarmy |
| Pełna kontrola mechaniczna | Rocznie | Zarządzanie długością liny, kontrola rowka perkusyjnego, NDT na krytycznych częściach | Raport serwisowy z działaniami korekcyjnymi |
- W miarę możliwości związane z godzinami użytkowania; Wytrzymałe zmiany mogą przyspieszyć interwały.
- Zakup krytycznych zamiennych - końcówki, podszewki hamulcowe, przełączniki graniczne - w celu skrócenia czasu do naprawy.
- Używaj zdjęć i szkiców w zleceń pracy; Kontekst wizualny pozwala uniknąć dwuznaczności na zmianach.
Ostateczne praktyczne na wynos
Niezależnie od tego, czy Twoja aplikacja jest wyposażona w szyb, upadek wspomagania ciągnięcia, czy wsparcie na kierunku, ścieżka do niezawodnej wciągarki górniczej jest spójna: interpretuj Specyfikacje wciągarki górniczej podziemnej poza liczbami nagłówkami; ważyć wciągarki elektryczne vs hydrauliczne w oparciu o narzędzia witryny i potrzeby kontroli; zinstytucjonalizować życie Wciągarki górnicze Lista kontrolna bezpieczeństwa ; zastosuj zdyscyplinowaną metodę dla Jak rozmiar wciągarki górniczej ; i wykonaj oparte na danych Harmonogram konserwacji wciągarki wydobywczej . Traktuj wciągarkę jako system wpleciony w warunki gruntowe, ludzi i procesy, a spłaci ci czas pracy, przewidywalną wydajność i bezpieczniejsze zmiany.
