Zrozumienie zasilania z lądu i jego rosnącego znaczenia
Zasilanie z lądu, znane również jako prasowanie na zimno lub alternatywne zasilanie morskie (AMP), stanowi kluczowy postęp technologiczny w przemyśle morskim. Odnosi się do procesu dostarczania energii elektrycznej z brzegu do statku zacumowanego w porcie, umożliwiając statkowi wyłączenie silników pomocniczych. Praktyka ta znacznie zmniejsza emisję gazów cieplarnianych, cząstek stałych, tlenków azotu i tlenków siarki, które w przeciwnym razie byłyby wytwarzane przez silniki spalinowe statku. Rosnący globalny nacisk na zrównoważony rozwój środowiska i rygorystyczne przepisy międzynarodowe nakładane przez takie instytucje jak Międzynarodowa Organizacja Morska (IMO) napędzają szybkie przyjęcie technologii energetyki lądowej. Dla władz portowych, przedsiębiorstw żeglugowych i rządów – inwestowanie i zrozumienie Zasilanie lądowe nie jest już kwestią niszową, ale centralnym elementem przyszłościowych operacji morskich. Ten przewodnik zagłębia się w zawiłości energetyki lądowej, badając jej zalety, specyfikacje techniczne, względy ekonomiczne i przyszły potencjał, zapewniając wszechstronne źródło informacji dla wszystkich osób zajmujących się tą dziedziną.
Kluczowe korzyści z wdrożenia systemów zasilania z lądu
Zastosowanie systemów zasilania z lądu oferuje wiele korzyści wykraczających poza samą zgodność z przepisami. Korzyści te obejmują aspekty środowiskowe, ekonomiczne i operacyjne, co stanowi przekonujący argument za jego powszechnym wdrożeniem.
Wpływ na środowisko i redukcja emisji
Najbardziej znaczącą i natychmiastową zaletą energii lądowej jest jej ogromny pozytywny wpływ na środowisko. Zacumowane statki tradycyjnie spalają olej napędowy w silnikach pomocniczych, aby zasilać systemy pokładowe, takie jak oświetlenie, chłodzenie, ogrzewanie i sprzęt do przeładunku. Proces ten jest głównym źródłem zanieczyszczenia powietrza w miastach portowych i znacząco przyczynia się do śladu węglowego portu. Łącząc się z a Zasilanie lądowe emisje te są praktycznie eliminowane w miejscu użytkowania. Zmniejszenie poziomu hałasu to kolejna znacząca korzyść dla środowiska, polegająca na stworzeniu przyjemniejszego i zdrowszego środowiska dla pracowników portów i pobliskich mieszkańców. Badania wykazały, że pojedynczy duży kontenerowiec korzystający z energii lądowej podczas typowego postoju w porcie może zmniejszyć emisję gazów porównywalną do usunięcia z dróg setek samochodów na ten sam czas. Ten bezpośredni wkład w poprawę lokalnej jakości powietrza i zdrowia publicznego jest potężnym czynnikiem napędzającym porty zlokalizowane w pobliżu ośrodków miejskich.
Korzyści ekonomiczne i oszczędności
Chociaż początkowa inwestycja w infrastrukturę energetyki lądowej jest znaczna, długoterminowe korzyści ekonomiczne mogą być znaczące zarówno dla właścicieli statków, jak i operatorów portów. W przypadku operatorów statków koszt energii elektrycznej pobieranej z lądu może być niższy niż koszt spalania paliwa żeglugowego w celu wytworzenia tej samej ilości energii, zwłaszcza gdy ceny paliwa są wysokie. Co więcej, korzystanie z zasilania z lądu skraca czas pracy silnika, co prowadzi do zmniejszenia kosztów konserwacji, mniejszej liczby wymian oleju i wydłużenia żywotności silnika. W przypadku portów oferowanie energii z lądu może zwiększyć ich atrakcyjność dla dbających o środowisko linii żeglugowych i może stanowić kluczowy wyróżnik na konkurencyjnym rynku. Może także pomóc uniknąć potencjalnych przyszłych kar lub opłat związanych z przekroczeniem limitów emisji w regionach objętych regulacjami. Rachunek ekonomiczny stale się poprawia wraz z postępem technologii i spadkiem kosztów odnawialnych źródeł energii zintegrowanych z siecią.
Zgodność z przepisami i zabezpieczenie na przyszłość
Krajobraz regulacyjny dla przemysłu morskiego staje się coraz bardziej rygorystyczny. W wielu regionach świata utworzono obszary kontroli emisji (ECA), w których egzekwowane są rygorystyczne limity emisji siarki i tlenków azotu. Porty w Kalifornii, Europie i Chinach wprowadziły już obowiązek podłączenia do zasilania lądowego dla niektórych typów statków. Przestrzeganie tych przepisów to nie tylko unikanie kar; chodzi o zapewnienie nieprzerwanego dostępu do głównych światowych portów. Realizowanie Zasilanie lądowe infrastruktura jest aktywnym krokiem w kierunku przyszłościowych operacji morskich. W miarę jak globalne polityki będą w dalszym ciągu ewoluować w stronę przyszłości zerowej netto, porty i przedsiębiorstwa żeglugowe, które już przyjęły ekologiczne technologie, takie jak energia lądowa, będą wyprzedzać konkurencję, stając w obliczu mniej zakłócających zmian i potencjalnie korzystając z zachęt lub preferencyjnego traktowania.
Jak wybrać odpowiednie przyłącze zasilania z lądu dla swojego statku
Wybór odpowiedniego przyłącza do zasilania lądowego to złożona decyzja, która zależy od wielu czynników specyficznych dla statku i odwiedzanych przez niego portów. Nie ma jednego rozwiązania pasującego do wszystkich, a zrozumienie kluczowych zmiennych jest niezbędne do pomyślnego i wydajnego wdrożenia. Proces obejmuje ocenę zgodności technicznej, wymagań dotyczących zasilania i systemów bezpieczeństwa.
Ocena wymagań dotyczących napięcia, częstotliwości i mocy
Pierwszym i najważniejszym krokiem jest zrozumienie wymagań dotyczących obciążenia elektrycznego statku podczas postoju. Obejmuje to obliczenie całkowitej mocy potrzebnej do zasilania wszystkich podstawowych usług, w tym obciążeń hotelowych (klimatyzacja, kuchnia, oświetlenie), systemów komunikacyjnych i operacji cargo. Statki muszą następnie dostosować swoje wymagania do dostępnej infrastruktury zasilania lądowego w odwiedzanych portach. Głównym wyzwaniem w branży jest brak jednego globalnego standardu dotyczącego napięcia i częstotliwości. Podczas gdy wiele portów oferuje połączenia wysokiego napięcia (6,6 kV lub 11 kV), inne mogą zapewniać zasilanie niskim napięciem (440 V). Ponadto częstotliwość może wynosić 50 Hz lub 60 Hz w zależności od regionu. Ta zmienność oznacza, że statki prowadzące handel na całym świecie często muszą być wyposażone w zaawansowane transformatory i przetwornice częstotliwości, aby zapewnić kompatybilność i wydajność ekonomiczne rozwiązania w zakresie zasilania z lądu dla małych portów kluczowym obszarem rozwoju zachęcającym do szerszego przyjęcia.
Zrozumienie typów połączeń i sprzętu
Fizyczne połączenie statku z brzegiem odbywa się za pomocą specjalistycznego systemu kabli i złączy. Najpopularniejszy międzynarodowy standard dla tych połączeń definiuje norma IEC/IEEE 80005-1. Norma ta promuje interoperacyjność pomiędzy statkami i portami. Kluczowe komponenty sprzętowe obejmują:

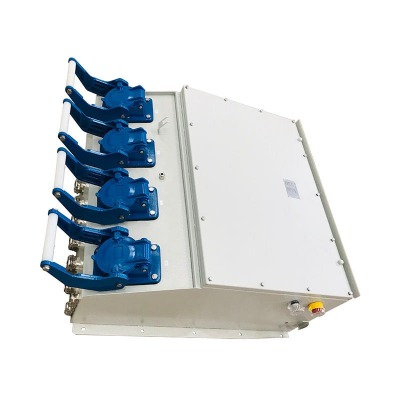

- Skrzynka przyłączeniowa brzegowa: W tej szafce umieszczonej na stacji dokującej znajdują się wyłączniki automatyczne, gniazdka i sprzęt monitorujący.
- Skrzynka przyłączeniowa statku (SCB): Znajduje się na statku i jest punktem wejścia kabla zasilającego z lądu.
- Bębny kablowe wysokiego napięcia: Służy do zarządzania ciężkimi i nieporęcznymi kablami przenoszącymi prąd wysokiego napięcia z brzegu na statek.
- Systemy blokujące: Systemy bezpieczeństwa, które zapobiegają podłączaniu lub odłączaniu kabla pod napięciem, chroniąc personel przed zagrożeniami elektrycznymi.
Wybór odpowiedniego sprzętu wiąże się z uwzględnieniem wymaganej mocy, warunków środowiskowych (np. narażenia na słoną wodę) i łatwości obsługi dla załogi.
Protokoły bezpieczeństwa i automatyczne systemy monitorowania
Bezpieczeństwo jest sprawą najwyższej wagi w przypadku połączeń elektrycznych wysokiego napięcia w środowisku morskim. Należy ustanowić solidny protokół bezpieczeństwa i rygorystycznie go przestrzegać. Obejmuje to:
- Odpowiednie środki ochrony osobistej (PPE) dla załogi i personelu portu.
- Jasne procedury komunikacji pomiędzy maszynownią statku a operatorem elektrowni lądowych.
- Sprzęt synchronizacyjny zapewniający idealne dopasowanie instalacji elektrycznej statku do mocy pobieranej z lądu pod względem napięcia, częstotliwości i kąta fazowego przed zamknięciem wyłącznika.
Nowoczesny Zasilanie lądowe systemy są wyposażone w automatyczne systemy monitorowania, które stale sprawdzają zwarcia doziemne, przeciążenia i asymetrię faz. Systemy te mogą automatycznie odłączyć zasilanie w przypadku awarii, zapobiegając uszkodzeniu sprzętu i zapewniając bezpieczeństwo personelu. Integracja tych zaawansowanych funkcji bezpieczeństwa nie podlega negocjacjom przy wyborze systemu zasilania z lądu.
Dane techniczne i uwagi dotyczące instalacji
Pomyślne wdrożenie systemu zasilania z lądu zależy od głębokiego zrozumienia jego specyfikacji technicznych i skrupulatnego podejścia do instalacji, czy to na statku, czy w porcie. Proces ten wymaga starannego planowania i koordynacji pomiędzy architektami okrętowymi, inżynierami elektrykami i władzami portowymi.
Proces modernizacji statku pokładowego
W przypadku istniejących statków instalacja przyłącza zasilania z lądu jest procesem modernizacji, który może być złożony i wymagać dokowania w suchym doku. Główne etapy obejmują:
- Studium wykonalności: Wstępna ocena mająca na celu określenie ograniczeń przestrzennych, konstrukcyjnych i elektrycznych statku.
- Projekt systemu: Inżynierowie projektują układ systemu, określając lokalizację skrzynki przyłączeniowej statku, poprowadzenie kabli i punkt integracji z główną rozdzielnicą statku.
- Instalacja komponentów: Wiąże się to z instalacją transformatorów (jeśli są potrzebne), przetwornic częstotliwości, rozdzielnic wysokiego napięcia, bębnów kablowych i systemów blokad bezpieczeństwa.
- Integracja i testowanie: Nowy system musi być w pełni zintegrowany z istniejącym systemem dystrybucji energii elektrycznej na statku. Następnie przeprowadzane są kompleksowe testy w celu zapewnienia bezpiecznego i bezproblemowego działania.
Celem wytyczne dotyczące instalacji zasilania na lądzie jest zapewnienie, że modernizacja zostanie przeprowadzona w sposób ustandaryzowany i bezpieczny, minimalizując przestoje i zapewniając bezpieczeństwo załogi. Złożoność i koszt w dużym stopniu zależą od wieku statku, projektu i istniejącej infrastruktury elektrycznej.
Rozwój infrastruktury brzegowej
Rozwój infrastruktury portowej to ogromne przedsięwzięcie wymagające znacznych prac inżynieryjnych i elektrycznych. Porty muszą:
- Ulepsz swoje podstacje elektryczne, aby wytrzymać ogromne dodatkowe obciążenie ze statków, które może być równoznaczne z zasilaniem małego miasteczka.
- Zainstaluj sieć podziemnych kabli, aby zapewnić zasilanie różnych nabrzeży.
- Przy każdym nabrzeżu należy zainstalować szafy przyłączeniowe z lądu, wyposażone w odpowiednie gniazdka i sprzęt monitorujący.
- Wdrożenie systemu pomiaru i rozliczeń w celu ładowania statków za zużytą energię elektryczną.
Porty muszą także wziąć pod uwagę źródło energii elektrycznej. Aby zmaksymalizować korzyści dla środowiska, wiele portów inwestuje w odnawialne źródła energii, takie jak farmy słoneczne lub wiatrowe, lub kupuje zieloną energię z sieci w celu zasilania systemów na lądzie, zgodnie z koncepcją inicjatywy zielonego portu wykorzystujące energię lądową .
Porównanie energii lądowej z innymi technologiami redukcji emisji
Chociaż energia lądowa jest wysoce skutecznym rozwiązaniem w zakresie redukcji emisji na nabrzeżu, jest to jedna z kilku technologii dostępnych dla przemysłu morskiego. Zrozumienie porównania z alternatywami, takimi jak skrubery i paliwa alternatywne, ma kluczowe znaczenie dla podejmowania świadomych decyzji strategicznych.
Poniższa tabela przedstawia ogólne porównanie Shore Power z innymi popularnymi technologiami redukcji emisji:
| Technologia | Jak to działa | Pierwotna redukcja emisji | Zakres operacyjny | Kluczowe rozważania |
|---|---|---|---|---|
| Shore Power (prasowanie na zimno) | Łączy statki z lądową siecią elektryczną podczas postoju. | Eliminuje wszystkie emisje do powietrza (SOx, NOx, PM, CO2) na nabrzeżu. | Tylko przy nabrzeżu. | Wymaga znacznych inwestycji początkowych ze strony portów i statków. Zależnie od źródła zasilania sieciowego. |
| Systemy oczyszczania gazów spalinowych (skrubery) | Wykorzystuje wodę do „wypłukania” tlenków siarki ze spalin statku. | Przede wszystkim zmniejsza SOx; niektóre systemy mogą redukować PM. | Na całym statku, podczas całej operacji. | Nie redukuje CO2. Tworzy strumienie odpadów (szlam z płuczki), które wymagają utylizacji. |
| Skroplony gaz ziemny (LNG) | Wykorzystuje gaz ziemny jako paliwo zamiast tradycyjnych paliw żeglugowych. | Praktycznie eliminuje SOx i PM; redukuje NOx i CO2. | Na całym statku, podczas całej operacji. | Wymaga nowo wybudowanych statków lub większych modernizacji. Ryzyko wycieku metanu (silnego gazu cieplarnianego). |
| Paliwa alternatywne (np. zielony metanol, amoniak) | Zastępuje paliwa kopalne paliwami wytwarzanymi z energii odnawialnej. | Może zmniejszyć emisję CO2 od początku do końca snu niemal do zera. | Na całym statku, podczas całej operacji. | Technologia is still developing. Fuel availability, infrastructure, and cost are major hurdles. |
Jak pokazuje tabela, energetyka lądowa wyróżnia się ukierunkowanym podejściem do eliminacji emisji u źródła podczas postoju w porcie. Nie jest to bezpośredni konkurent paliw czy płuczek, ale raczej technologia uzupełniająca. Holistyczna strategia dla przedsiębiorstwa żeglugowego może obejmować wykorzystanie statków napędzanych LNG wyposażonych w łączność z zasilaniem lądowym, maksymalizując w ten sposób redukcję emisji zarówno na morzu, jak i w porcie. Wybór ostatecznie zależy od modelu handlu statku, otoczenia regulacyjnego i dostępnego kapitału na inwestycje. Rozwój standardy i przepisy bezpieczeństwa dotyczące zasilania lądowego zapewnia bezpieczne i skuteczne wdrożenie tej technologii wraz z innymi opcjami.
Przyszłość energetyki lądowej: trendy i globalne przyjęcie
Przyszłość Zasilanie lądowe jest jasna, napędzana nieustanną presją regulacyjną, innowacjami technologicznymi i globalnym konsensusem w sprawie potrzeby stosowania zrównoważonych praktyk. Trajektoria wskazuje na szersze przyjęcie, standaryzację i integrację z inteligentniejszymi, bardziej ekologicznymi sieciami.
Pojawiające się technologie i wysiłki normalizacyjne
Kluczowe trendy kształtujące przyszłość obejmują rozwój zautomatyzowanych systemów połączeń wykorzystujących robotykę w celu ograniczenia pracy ręcznej i czasu połączenia. Istnieje również silny nacisk w kierunku większej globalnej standaryzacji napięć, częstotliwości i sprzętu połączeniowego, aby zmniejszyć złożoność i koszty globalnych linii żeglugowych. Co więcej, trwają badania nad bezprzewodowymi lub indukcyjnymi połączeniami zasilania lądowego, chociaż technologia ta jest wciąż w powijakach w przypadku zastosowań morskich na dużą skalę. Te innowacje są kluczowe dla tworzenia ekonomiczne rozwiązania w zakresie zasilania z lądu dla małych portów , umożliwiając im uczestnictwo w ekosystemie zielonego portu bez wygórowanych wydatków.
Globalne programy regulacyjne i motywacyjne
Głównym katalizatorem przyjęcia nadal będą regulacje. IMO i organy regionalne, takie jak Unia Europejska, aktywnie dyskutują i wdrażają polityki, które nakładają obowiązek korzystania z energii lądowej w przypadku coraz większej liczby typów statków i portów. Oprócz mandatów rządy i władze portowe wdrażają programy motywacyjne, takie jak obniżone opłaty portowe dla statków korzystających z energii lądowej, aby zachęcić do wczesnego przyjęcia rozwiązań. Środki te są częścią szerszego planu inicjatywy zielonego portu wykorzystujące energię lądową u ich podstaw, których celem jest przekształcenie portów w multimodalne węzły zrównoważonego rozwoju. W miarę jak te regulacje i zachęty staną się coraz bardziej powszechne, energia lądowa przestanie być przewagą konkurencyjną i stanie się podstawowym wymogiem prowadzenia działalności gospodarczej w światowym handlu morskim.
